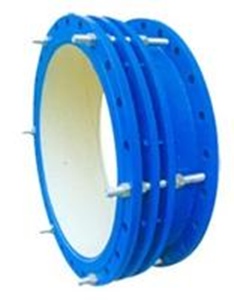

SSQ-2型套管式限位伸縮器又稱套管式限位伸縮節、套管式限位伸縮接頭。該產品是管路的一種補償接頭，在一定范圍內可軸向伸縮，也能在一定的角度內克服管道對接不同軸向而產生的偏移，能極大的方便閥門管道的安裝與拆卸，在管道允許伸縮量中可以自由伸縮，一旦越過其最大伸縮量就起到限位，確保管道的安全運行。主要為保障管道安全運行，具有以下作用：補償吸收管道軸向、橫向、角向熱變形；吸收設備振動，減少設備振動對管道的影響；吸收地震、地陷對管道的變形量。

詳細說明：

    1、套管式伸縮器內管材料分灰鑄鐵（HT）、鍍銅（DT）和黃銅（ZH62）三種。工作壓力分PN6、PN10、PN16三種。

　2、安裝齊納須松開壓盤螺栓、將該器拉至安裝長度，然后用對角法擰緊，切勿壓偏，如架空使用兩端須安裝相應的固定支架。

　3、該產品可選用鑄鐵、球墨鑄鐵、碳鋼。

連接方式：

    法蘭連接、焊接兩種，直埋式伸縮器（非地溝、設井安裝時）一般采用焊接。

安裝注意事項：

    1.安裝應在最大與最小長度之間，可根椐實際情況進行調整。

    2.安裝時，松開填料壓盤各螺栓，調整好安裝長度，并將兩端與管子(或閥門、水表)按設計要求安裝好，再檢查填料是否放好，最后壓上填料壓盤，用對角法擰緊螺栓切勿壓偏，使其起到止漏作用。

    3.伸縮器安裝在止回閥后。

    4.伸縮器兩端必須設置支墩，它本身不承受軸向拉力，必要時可加防拉脫。

SSQ-2型套管式限位伸縮器設計安裝數據表
